鋼結構與膜材料的協奏，產業園中庭天幕
博多森谷產業園位于杭州良渚新城，四座10-13層的L型布局高層辦公樓圍合出一處面積約4000平方米的中央庭院。原有的中庭窄邊寬度僅為28m，塔樓則高約71m，中庭空間因此呈現天井式的壓抑觀感；在冬季中庭缺乏日照，而夏季則是陽光直射，雨天無遮蓋中庭的使用率也急劇下降。

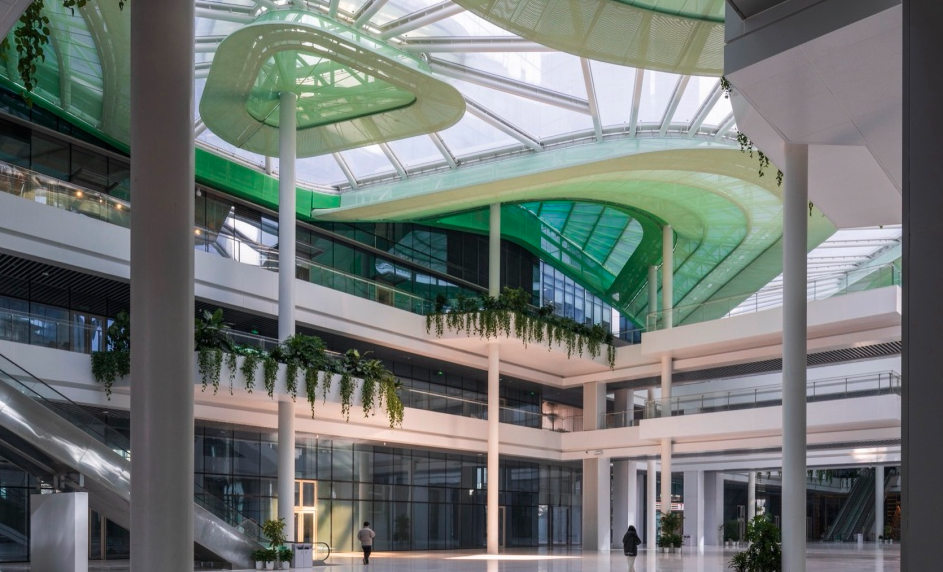

該產業園項目改造旨在重構為宜人的空間。因此設計師考慮在中庭上空覆蓋一座透光的半開放天幕作為“頂棚”，以在提高耐候性的同時延續光照、空氣等開放空間的自然要素。在日照強烈的夏季，半透明的天幕可以濾過直射的陽光，并在庭院四邊入口處對流風的吹拂下確保中庭涼爽舒適；在冬季，天幕則可以減少熱量散失以保持環境溫暖，并確保雨雪天氣時中庭空間的可使用性。

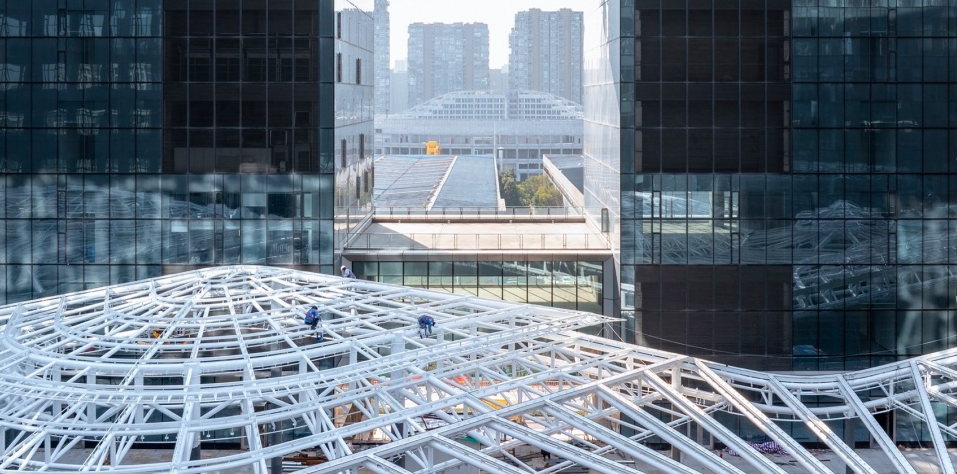

中庭天幕的造型設計復雜而精細。改造設計開始時項目已基本竣工，中庭的支撐結構因此只能落在地下室的頂板上。為在有限的冗余荷載范圍內實現設想，設計師選擇了輕質的膜材料配合鋼結構框架構建天幕，其所需的結構加固程度小于玻璃等傳統材料，可塑性強，并可以借助雨水沖刷完成自清潔，降低了日常維護成本。

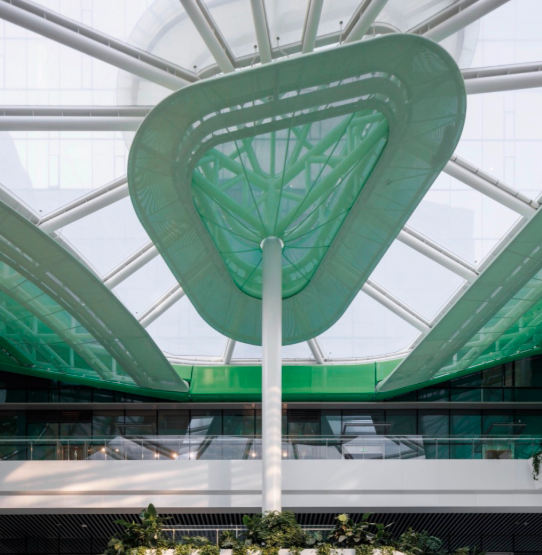

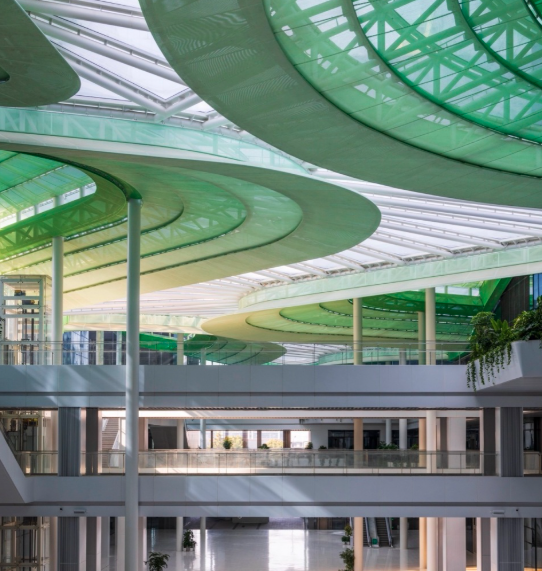

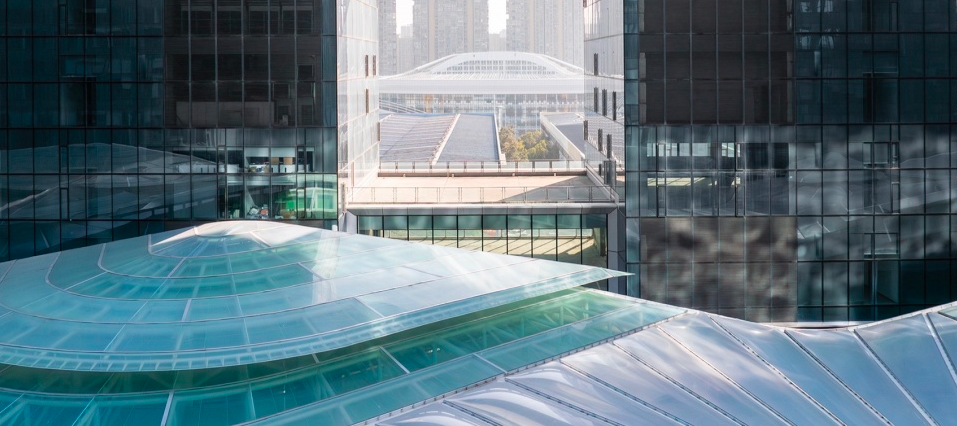

從空中俯視，天幕的膜材料為兩部分，強透光性的白色氣枕近似透明，將柔和的光影投射在中庭內部；綠色的多層膜結構則比擬茶山。如同張開的“陽傘”，以近似梯田的方式切分，層次間的空隙改善了中庭的通風與排煙性能。設計團隊與結構顧問合作，解決了大跨度鋼膜結構設計中的諸多技術難點：鋼結構跨度大，截面形式多樣，整體呈曲面布置等。

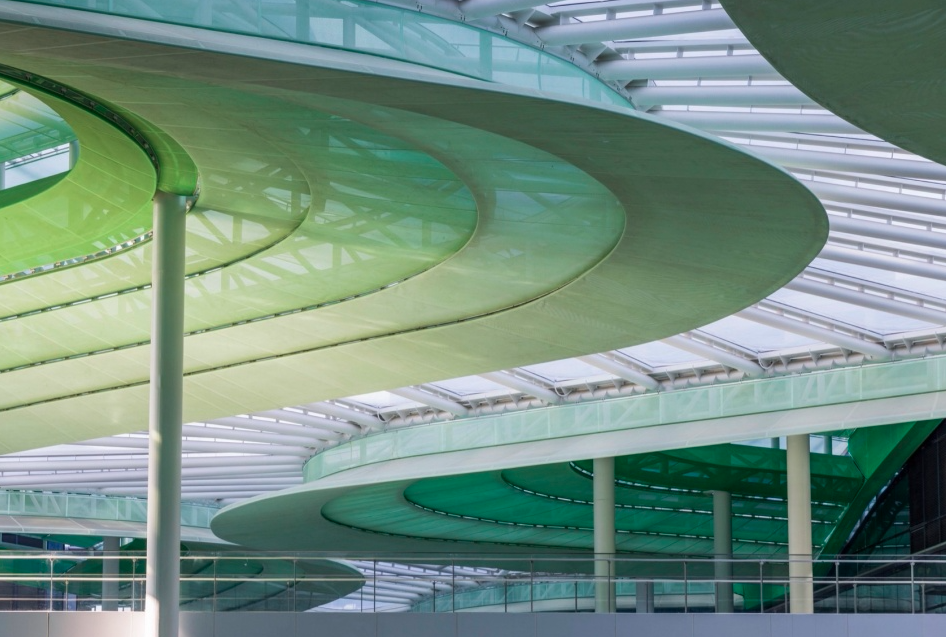

為了進一步優化設計，團隊在局部采取了ETFE+PTFE雙層膜結構，網格內膜可以吸收噪聲，并提高能源利用效率。在多輪比選后，團隊選定了50%、40%與35%透光率的三種綠色氣枕膜，依次分層布置，形成山水重疊般的漸變視覺效果。為避免積水，排水系統巧妙地隱藏于結構內部。天幕具有細微的坡度，可借助重力使雨水流向氣枕間的分縫并排向地面。
