膜結構工程中拉索的種類及構成
從力學角度，就是只有抗拉剛度、沒有抗壓剛度、沒有抗彎剛度的單元。
從工程角度，就是截面尺寸遠小于其長度的、具有一定預張力的受拉構件。
空間結構領域的索，可以采用鋼絲繩、鋼絞線、鋼絲束、剛拉桿。
拉索-鋼絲繩

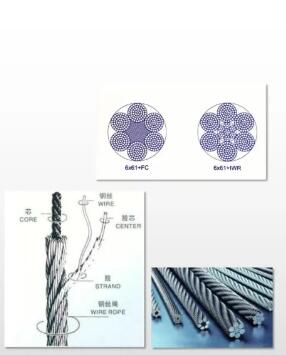

鋼絲繩的捻距一般是直徑的5-8倍，鋼絲的極限抗拉強度可選用1570MPa、1670MPa、1770MPa、1870MPa、1960MPa等級別，鋼絲繩的彈性模量不小于1.2×10^5MPa。鋼絲繩可分為纖維芯鋼絲繩和鋼絲芯鋼絲繩，空間結構中應選用無油鍍鋅鋼芯鋼絲繩。
拉索-鋼絞線

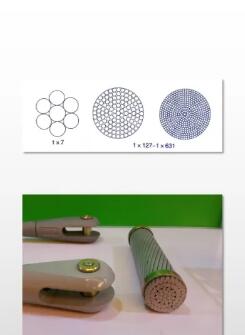

鋼絞線的黏距一般小于直徑的14倍，鋼絲的極限抗拉強度宜選用1670MPa、1770MPa、1860MPa等級別，鋼絞線的彈性模量不小于1.6×10^5MPa。鋼絞線可分為鍍鋅鋼絞線、鋁包鋼絞線、高強度低松弛預張力鋼絞線、不銹鋼鋼絞線、高釩鍍層鋼絞線(Galfan索)、密封鋼絞線等。
鋼絞線、捻距和捻角，均介于鋼絲繩和鋼絲束之間，因此兼具了兩者的優點，強度高、彈性模量大、抗扭轉抗滑移性能好、運輸安裝方便。近年來，高釩索和密封索，在空間結構領域得到了大量應用。
拉索-鋼絲束

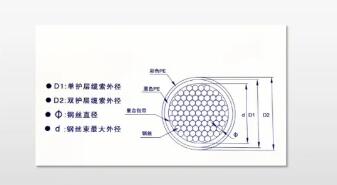

鋼絲束的捻距一般大于直徑的15倍，也稱半平行鋼絲束，一般施工現場捻制，外套HDPE護層。鋼絲的直徑一般為5mm和7mm，極限抗拉強度宜選用1670MPa、1770MPa等級別，鋼絲束的彈性模量不小于1.9×10^5MPa。
鋼絲束，捻距大、捻角小，因此鋼絲排列緊密、受力均勻，接觸應力低，能夠充分發揮高強度鋼絲的性能，強度高、彈性模量大；但抗扭穩定性差，需要現場捻制。
拉索-鋼絲桿

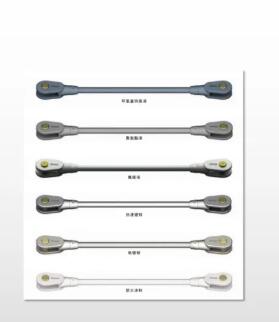

鋼絲桿的材質有合金鋼和不銹鋼兩種，屈服強度有235MPa-1080MPa等多個級別，剛拉桿的彈性模量不小于于2.0×10^5MPa。
鋼絲桿在韌性、疲勞壽命、整體一致性、防火性能、防腐性能、施工安裝、索力監測等方面均優于鋼絲類索，但是其只能應用于直線形的部位。
拉索-錨具

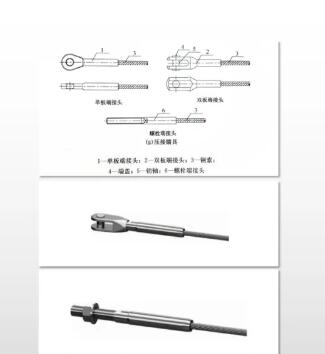

拉索的錨具形式，常用的有以下幾種：熱鑄錨、壓制錨、冷鑄錨、夾片錨、擠壓錨。

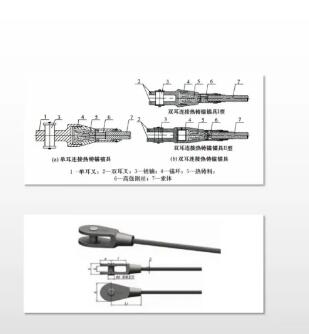

熱鑄錨的錨具采用低熔點的鋅銅合金填料進行澆鑄，合金溶液冷卻后錨住索體。
叉耳式連接的熱鑄錨具是目前在空間結構領域應用最多的一種形式。
壓制錨的錨具通常采用高強度鋼材做成索套，在高壓下環向擠壓成形，握裹住索體。
壓制錨具加工制作比較簡單，適用于索力較小的情況。
錨具調節方式

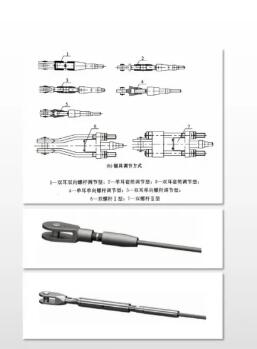

螺桿調節型、套筒調節型、雙螺桿型
螺桿調節型和套筒調節型的錨具，張拉后套筒與螺桿間有一定的間隙預拉力損失，一般用于索力較小、對索拉力準確值建立要求不嚴格的情況。
雙螺桿連接的錨具適用于需要準確張拉索力值及可大距離調節張拉量的情況。
拉索-設計
1.按實用位置可分為脊索、谷索、邊索、背索等。
2.拉索的抗拉力設計值應按下式計算：F=Ftk/Yr
式中：
F---拉索的抗拉力設計值(kN)
Ftk---拉索的極限抗拉力標準值(kN)
Yr---拉索的抗力分項系數，取2.0；當為鋼拉桿時取1.7
3.拉索小料前應進行預張拉，拉索的制作長度應考慮預拉力的影響。
