中國鋼結構協會“技術創新獎”獲獎系列報道二
基本情況
獲獎項目名稱：原料堆場不停產施工條件下大跨度鋼結構節地安裝技術研究與應用
主要完成單位：陜西建工機械施工集團有限公司
主要完成人：楊林康、張一萍、黨偉、王玉晶、崔憲軍、陳景輝、夏宇軒、彭凱、龐永鋒、范格平
獲獎編號：2022-JC-29
項目背景
天津鋼鐵原料系統綜合封閉治理項目2#一次料場料棚鋼構工程為大跨度預應力空間管桁架拱殼結構，跨度165米，長度630米，高約47米，拱殼展開面積13.36萬平方米，相當于19個足球場大小，單榀桁架最重約150噸，鋼構總重量約1.2萬噸，為陜建集團有史以來承建的單跨最大的拱形網殼結構。
陜建機施集團根據現場環境和場地限制條件，采用分段結構累積滑移及正反向滑移就位的施工方案進行施工，保證了工程施工和業主生產兩不誤。單次整體滑移重量達到2200噸，成功實現了最大距離400米的長距離結構滑移，打破了當時國內大跨度預應力鋼結構水平滑移最大滑距紀錄，“正反向滑移”應用在國內尚屬首次。

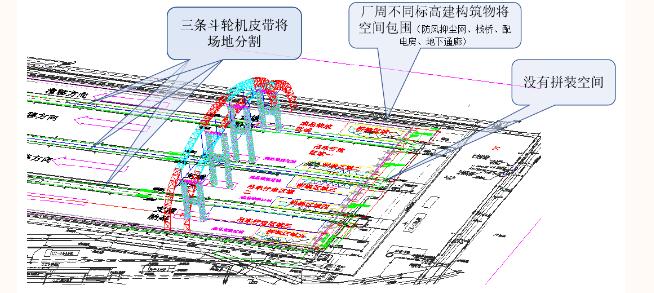

施工場地受限圖
本項目旨在受限場地施工的條件下，研究尋找最適合推廣利用的大跨度鋼結構安裝方法。通過對臨時支撐架的設計與研究，創新的滑移技術流程，高空掛索方式的改進，以及結構支座替換安裝技術等創新技術，為近年來越來越多在受限場地施工的條件下大跨度鋼結構工程安裝能夠用最經濟最可靠的方式完成，提高鋼結構行業施工水平。
創新成果
01

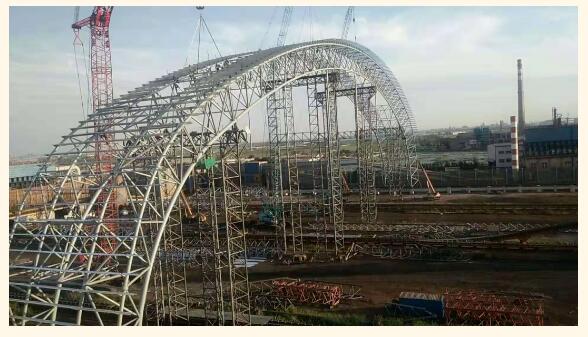

正反向滑移施工工藝
正向滑移節省空間，反向滑移就位
02

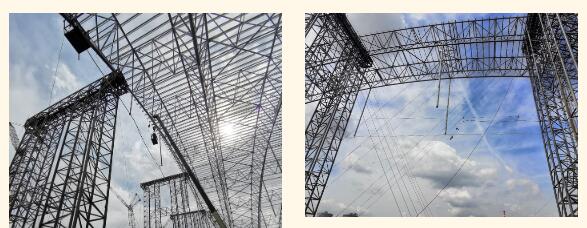

創新設計懸挑雙肢臨時支撐架
03
高空導向掛索技術
04
結構支座替換安裝技術

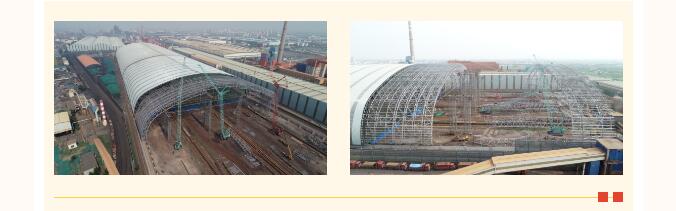

推廣應用
授權發明專利1項、實用新型專利1項、省級工法2項、論文2篇。原料堆場不停產施工條件下大跨度鋼結構節地安裝技術研究成果解決了場地受限的情況下最后幾個單元無法正常安裝和高空掛索的難題，對在施工面較小，無法提供地面掛索施工場地的工程提供了良好的解決方案，能夠較好的縮短工期，在所應用的項目中累計節約費用150余萬元。應用該研究成果的工程得到了建設單位、監理單位及質量監督部門的一致好評，為企業贏得了良好的社會信譽和潛在的經濟效益，具有很強的推廣價值。
