商業綜合體屋頂電動開合遮陽卷簾的系統組成


為滿足商業建筑造型及采光、節能的要求,玻璃幕墻及大跨度鋼架玻璃屋面被大量使用。因玻璃幕的高透光性,為了提高商業內部環境的舒適感,常采用美觀、便捷靈活而又遮光隔熱的電動遮陽卷簾。


按照安裝位置的不同,遮陽簾分為立面遮陽和天棚屋面遮陽,一般情況下都安裝在建筑物內部,為了節省施工成本及方便后期的維護,目前大多屋頂遮陽簾都安裝在玻璃屋面之上。



FTS電動天棚遮陽卷簾的系統組成









電動天棚遮陽卷簾面料張力系統



FTS全稱"面料張力系統"(Fabric Tension System)



·每套系統使用兩臺FTS專用管狀電機和一個電子控制盒;



·單幅最長行程12米;最大面積50平方米;



·系統行程長時,需采用軌道或鋼絲繩導向。



FSS全稱"馬達+彈簧面料張力系統"



·面料收卷在裝有彈簧的一端卷管,打開時由另一端有管狀電機的卷管提供張力;



·系統行程最長6米;單副最大面積12平方米



·適用于中小建筑的遮陽系統





FTS電動天棚遮陽卷簾的優點



·系統經特殊設計后,整體形象平順、美觀

·可滿足異型設計加工

·天棚卷簾遮陽系統整體有良好的隔光功效

·有良好的裝飾美觀效果

· 電動控制方式可與樓宇控制系統兼容

·并可實現開關、遙控、光控及風控等方式

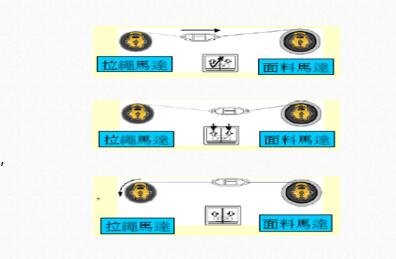

FTS電動遮陽卷簾的工作原理



運行指令:一個開關脈沖可以使主馬達轉動,系統前行。



停止:按停止命令或運行到限位后,面料停止運行



最終張力:這個功能由控制盒實現,它使主馬達停轉并抱住,



同時又請輔助馬達反轉一下獲得最終張力。

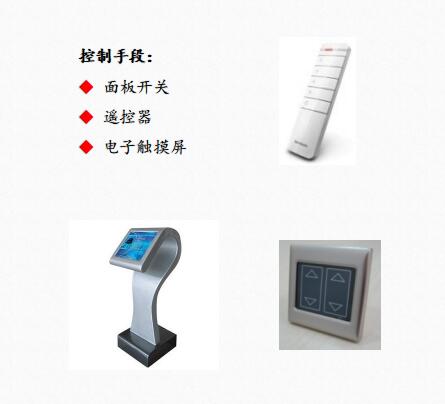

FTS電動遮陽卷簾的控制方式



可實現:

·單控:一幅天棚卷簾單獨運行

·單組群控:一組天棚卷簾整體運行

·多組分組群控:多組天棚卷簾整體運行

·智能化控制:使用HDi智能控制系統



可以實現如下功能:

·可制定時間計劃實施分區域的定時控制

·可利用照度感應器實施自動控制

·能處理消防聯動等應急自動控制

·帶有系統診斷及位置查詢功能

·可擴展陰影計算及陽光追蹤功能

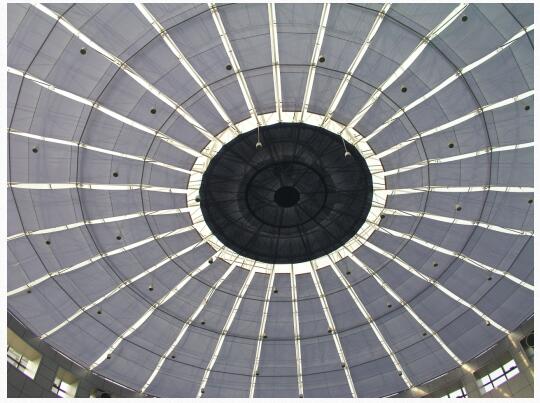

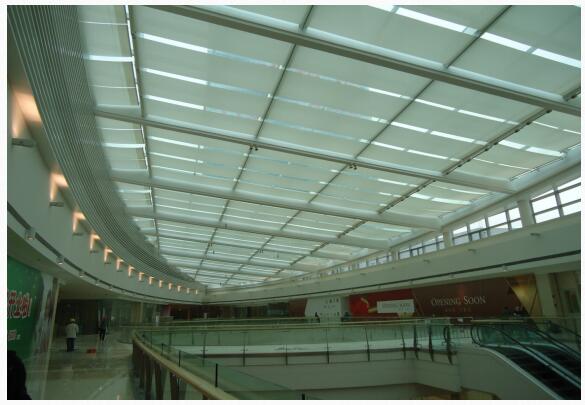

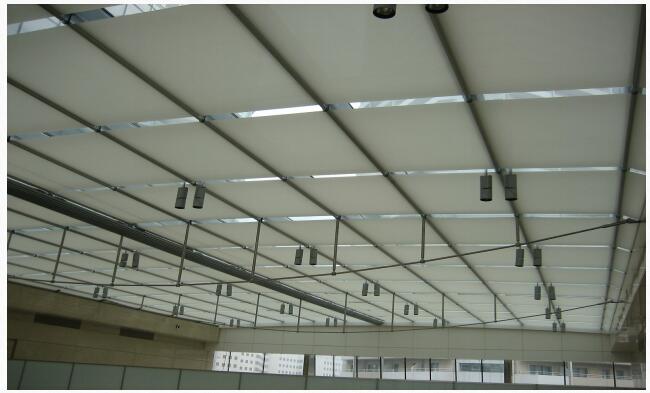

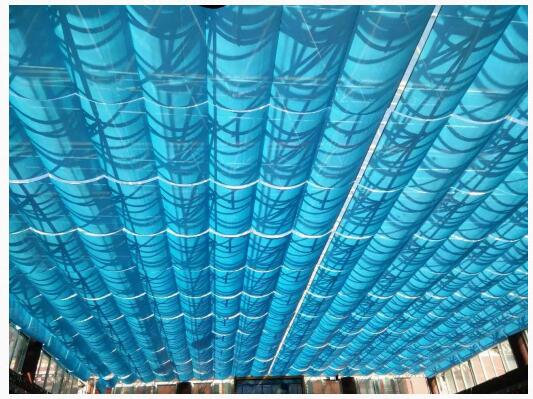

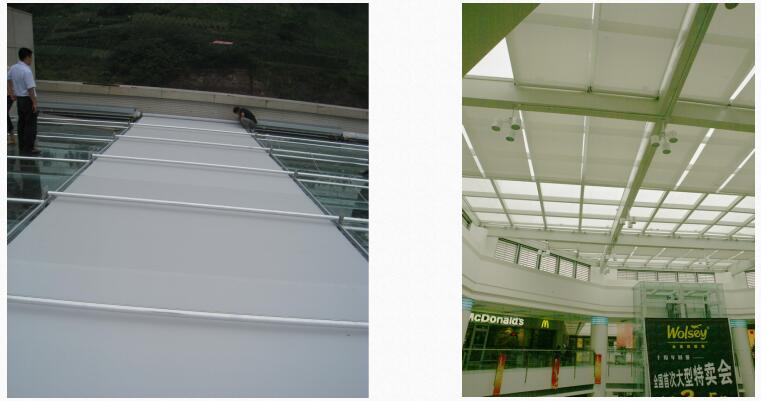

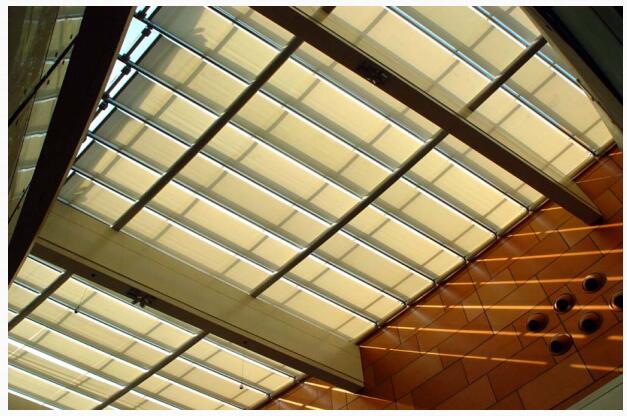

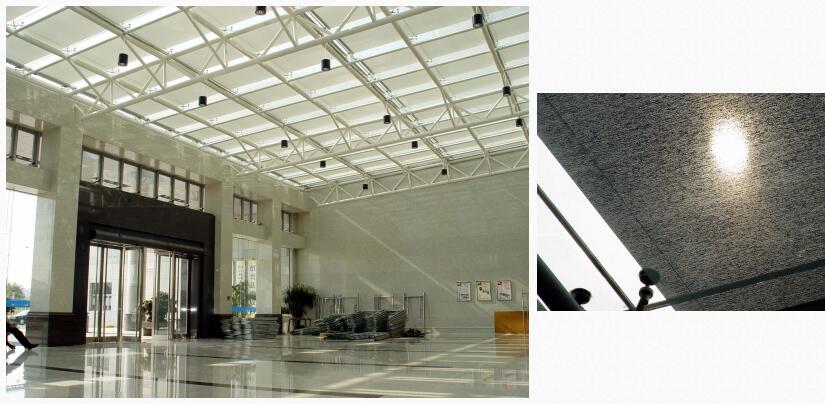

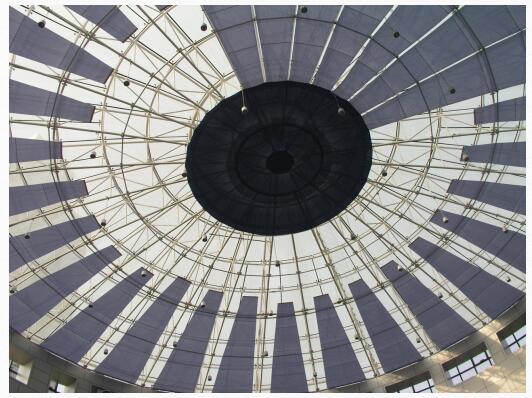

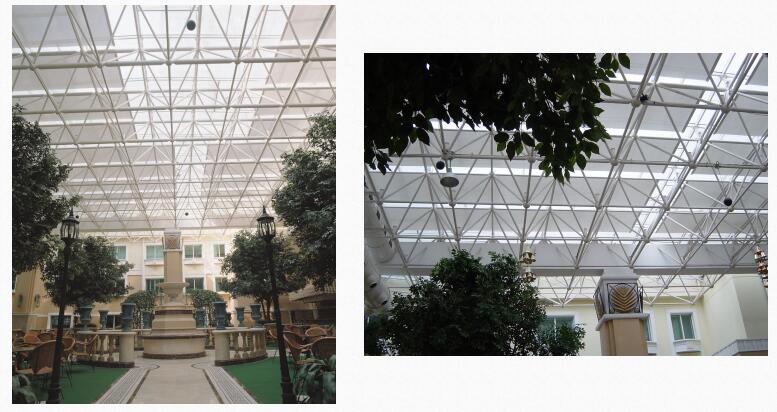

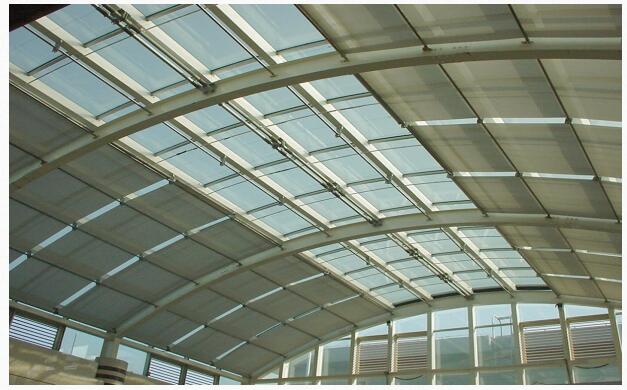

FTS電動遮陽卷簾的參考案例
