全國最大膜結構全封閉式施工罩棚建成使用

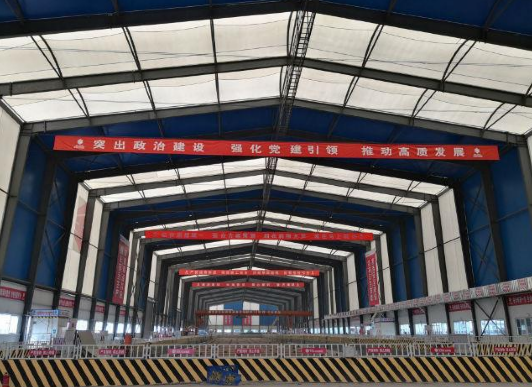

在北京東三環核心地帶三元橋站施工現場，一個藍白相間的“大盒子”在春日陽光的照射下格外醒目。與常規的地鐵施工罩棚不同，這個“大盒子”是北京住總集團地鐵12號線14標項目全體員工歷經60天的奮戰，建成的膜結構形式全封閉式明挖車站施工罩棚。該明挖基坑罩棚占地1.3萬平米，面積相當于兩個足球場，因其體量龐大，創全國地鐵施工領域之最。
為積極響應北京市城市軌道交通建設工程綠色安全建造發展理念，北京市城鄉建設委等八部委共同簽發指導文件，在繼續保持暗挖工程全封閉施工的基礎上，推廣明挖基坑防塵隔離棚，并以12號線三元橋站等項目作為北京市首批試點工程，嚴格控制明挖基坑施工各階段的揚塵噪音污染，實現現場“環境保護”目標，為向全北京市明挖基坑的推行使用探索積累經驗。
三元橋車站結構長240米，標準段寬度23.5米，車站兩側場地僅為8-11米寬，如何確保罩棚建設后不影響正常結構施工是方案確定的關鍵點。項目部通過查找文獻資料、整合現有經驗，總結了多種施工方案，并邀請專家、設計單位對方案進行評審，為將施工對環境的影響降到最低，最終確定采用膜結構全封閉式明挖施工罩棚，實現施工場地全覆蓋。
大跨度鋼結構在工業廠房中較為常見，但用于明挖基坑施工卻不多見。現有鋼結構主要采用桁架結構或網架結構，對于大跨度而言，用鋼量大且施工困難，項目部多次組織內部討論，并邀請鋼結構設計專家出謀劃策，罩棚主體結構采用新型輕旋鋼結構+膜結構形式減少整體自重，將罩棚用鋼量降到最低，外皮5米以上采用膜結構，5米以下采用金屬復合板結構（不燃）。與傳統桁架或網架結構不同，罩棚整體結構由53榀鋼骨架組成，采用高強螺栓連接便于現場組裝。外部采用膜結構包裹，藍白色條塊膜帶相間布置，勾勒出罩棚外在藝術美感。
與地鐵暗挖豎井罩棚有所區別，明挖基坑罩棚因其體量龐大，不僅要滿足控塵環保的要求，還要考慮內部通排風及其作業環境舒適度。罩棚在設計過程中，項目部全程參與，出謀劃策，從材料采光、棚內通風、揚塵控制與排放等均作了詳盡的考慮。
膜材選擇綜合考慮強度、耐久性、透光率、自潔性及防火要求，選用透光率為7％的藍、白色膜材，最大限度采用自然光照，滿足施工現場日常施工的光照需求。
罩棚內部除配備消防設施以滿足防火要求外，還在鋼支撐及基坑周邊進行噴淋系統的布設，并于基坑四角布置了霧炮機。通過安置智能檢測控制系統，自動檢測現場揚塵情況及揚塵部位，實時開啟噴淋設備，使棚內PM10指標能夠有效控制在100以內，達到環保要求。
為滿足罩棚內空氣流通并有效調節棚內溫度，安裝了主動通排風循環系統。棚內以南側門窗為進風口，北側風機為排風口，風機啟動后棚內形成正負壓環境，確保棚內的空氣自由流通。
為保證棚內排風不引起周邊環境的二次污染，通過在排風口及風道每隔5米處安裝三層不同孔徑濾塵網（100μm,50μm,10μm），在軸流風機驅動下實現降塵排風效果，濾塵網材每天由專人負責清理，確保揚塵止于棚內。
項目部邀請北京市環境保護科學研究院對棚內排風污染進行監測，通過連續5天棚內、外的環境監測，使用防塵隔離棚后的揚塵削減率達到90％以上，符合市建委對防塵隔離棚實施的相關要求。
防塵隔離棚建成后對棚外噪音進行24小時監測，使用罩棚后棚內正常施工的最高噪音值47分貝,噪音削減率達到31％。建成后的三元橋站明挖罩棚不僅是北京明挖基坑控塵新措施的實施典范，也是全國最大的采用膜結構形式的全封閉式明挖施工罩棚。
